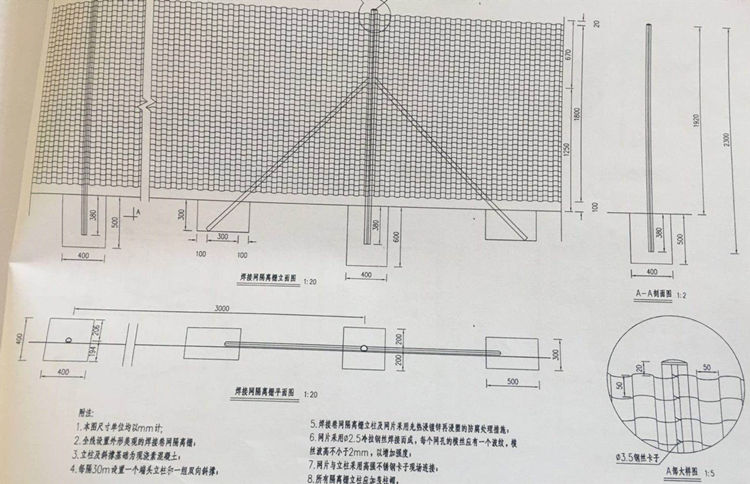

一、电焊卷网隔离栅一般说明
1.本图尺寸单位均以mm计。
2.全线设置外形美现的电焊卷网隔离栅。
3.立柱及斜撑基础为现浇素混凝土。
4.每属30m设置一个端头立柱和一组双向斜撑。
5.电焊卷网隔离栅立柱及网片采用先热浸镀锌再浸塑的防腐处理措施。
6.网片采用Φ2.5mm冷拉钢丝焊接而成，每个网孔的横丝应有一个波纹，横丝波高不小于2mm,以增加强度。
7.网片与立柱采用高强不锈钢卡子现场连接。
8.所有隔离栅立柱应加盖柱帽。
二、电焊卷网隔离栅制作要求
1.立柱和斜撑柱的内外表面均应先进行热浸镀锌处理，镀锌量不小于150g/㎡,然后再进行浸塑处理，材料为PVC,浸塑厚度不小于0.25mm。
2.网片应先进行热浸镀锌处理，镀锌量不小于45g/㎡,然后再进行浸塑处理，材料为PVC，浸塑厚度不小于0.15mm。
3.连接紧固件外表面均先进行热浸镀锌处理，镀锌量不小于350g/㎡。
4.电焊卷网的钢丝直径允许偏差为士0.04mm,横丝采用低碳钢丝，其力学性能应符合YB/T 5294,纵丝采用高强钢丝，其强度应不低于650MPa。
5.钢管立柱使用冷轧或热轧钢板(带)焊接或焊后冷加工方法制作，其化学成分及机械性能应满足GB/T13793的规定。
6.所有构件精度要求、材料要求及加工要求均应符合GB/T 26941-2011的规定。
7.镀塑层必须均匀、亮泽、不得存在针孔，流淌堆积、烧焦裂解等浸塑缺陷，应保证先加工焊接后再作浸塑处理。
三、电焊卷网隔离栅详细参数
1.端头立柱，Φ60*2.0*2300mm；
2.一般立柱，Φ48*1.5*2300mm；
3.斜撑Φ38*1.5*2200mm；
4.网片横丝，Φ2.5*30000mm；
5.网片竖丝，Φ2.5*1800mm；
6.卡子，Φ3.5mm；
7.端头立柱基础，400*400*600mm；
8.一般立柱基础，400*400*500mm；
9.斜撑基础，300*300*500mm。
